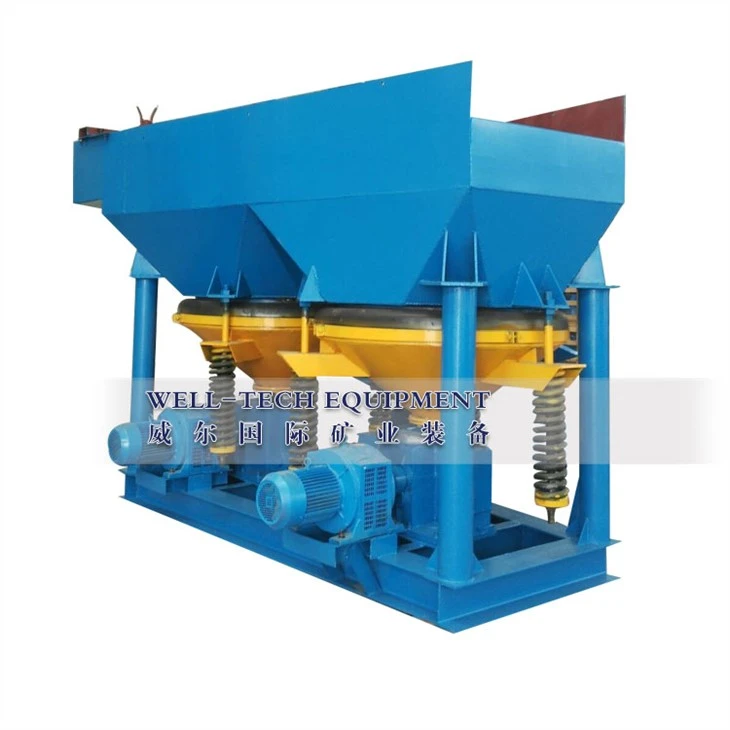

Descrição da máquina de gabarito
Nossa máquina de onda de dente de serra é um novo tipo de economia de energia e equipamento de separação por gravidade de alta eficiência e desenvolvido com base na tradicional máquina de onda senoidal. A diferença entre o Jig de escada de onda dente de serra e o Jig de onda senoidal é que a curva de pulsação para jigging é a forma de onda de dente de serra, com fluxo ascendente rápido e fluxo descendente lento. A camada do leito é elevada integralmente e baixada lentamente com um longo tempo de folga efetivo, permitindo um aumento significativo da capacidade de manuseio da superfície da tela da unidade, diminuição do limite inferior da recuperação do tamanho do grão e grande economia de água de reposição para fração de tamanho menor.
Testes industriais realizados com nosso Jig de onda de dente de serra e Jig de onda senoidal para comparação mostraram que a taxa de recuperação para operação de Jig de onda de dente de serra é aumentada em Sn:3,01%, W:5,5%, Pb:1,63%, Zn:2,04 por cento; O consumo de água reduz 30 por cento -40 por cento do que o Jig tradicional. A área reduz 1/3 e o curso pode ajustá-la.
Recurso
Alta capacidade
Alta taxa de concentração e alta recuperação
Fabricada com material da mais alta qualidade
Fácil de instalar, operar e manter
A curva de pulsação é em forma de onda de dente de serra que facilita a sedimentação de minerais pesados
Economizando água 30-40 por cento do que o gabarito comum
A velocidade de pulsação é muito fácil de ajustar pelo regulador
Adequado para desbaste e limpeza
Pode alcançar um bom resultado em processamento como ouro de aluvião, tungstênio, ferro, estanho, hematita, cobre, tântalo-nióbio, titânio, manganês, barita, zircônio, cromo e pedras preciosas etc.
máquina de gabaritoEspecificação técnica
1. Gaiola
2. Diafragma de borracha
3. Cone
4. Regulador de velocidade do eletromagnetismo
5. Caixa de câmera
6. Flange do tubo de água compensado
7. Tela
8. Tanque de alimentação
Desenho de construção de JT2-2 Saw-tooth Wave Jig
máquina de gabaritoPrincipais Parâmetros Técnicos
|
Modelo |
Gabarito |
Diafragma |
Tamanho da alimentação (milímetros) |
Quantidade de água de reposição (m3/t) |
Pressão da água de reposição (MPa) |
Capacidade (t/h) |
Poder (kw) |
Dimensões (milímetros) |
Peso (Kg) |
||
|
Forma |
Área (m2) |
AVC (milímetros) |
Frequência de AVC (r/min) |
||||||||
|
JT0.57-1 |
Trapézio |
0.57 |
8.5—12 10—17 12-21 |
80-180 |
<6 |
1-2 |
Maior ou igual a 0,05 |
1.5-3 |
1.5 |
1550×780×1530 |
610 |
|
JT1-1 |
Trapézio |
1.04 |
<10 |
2-3 |
2.5-5 |
2.2 |
2270×1110×1890 |
900 |
|||
|
JT2-2 |
Retângulo |
2.28 |
<10 |
2-4 |
5-10 |
3 |
3225×1550×2050 |
1640 |
|||
|
JT3-1 |
Trapézio |
3 |
12-30 |
50-125 |
<10 |
3-6 |
7.5-15 |
5.5 |
2745×2000×3030 |
3085 |
|
|
JT4-2 |
Retângulo |
4 |
25-57 |
<25 |
4-8 |
8-20 |
7.5 |
4240×1990×2750 |
3098 |
||
|
JT4-2S |
Retângulo |
4 |
25-57 |
<25 |
4-8 |
8-20 |
4×2 |
4240×1990×2750 |
4000 |
||
|
JT5-2 |
Trapézio |
4.86 |
12-30 |
<10 |
3-6 |
12-25 |
7.5 |
4081×2202×2639 |
4500 |
||
